USX型磁浮球液位计

一、概述浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上,浮球根据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用,浮球液位计的干簧受磁性吸合,把液

产品描述:

一、概述
浮球液位计由浮球、插杆等组成。浮球液位计通过连接法兰安装于容器顶上,浮球根据排开液体体积相等等原理浮于液面,当容器的液位变化时浮球也随着上下移动,由于磁性作用,浮球液位计的干簧受磁性吸合,把液面位置变化成电信号,通过显示仪表用数字显示液体的实际位置,浮球液位计从而达到液面的远距离检测和控制。浮球液位计具有结构简单,调试方便,可靠性好,精度高等特点,浮球液位计可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位(界位)的连续测量。浮球液位计可用于石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制。浮球液位计也适用于大坝水位,水库水位监测与污水处理等等
二、产品技术参数:
测量范围:0~3500mm
供电电压:12~36V DC
输出信号:两线制4~20mA.DC或叠加数字信号,由用户选择开方或线性输出;
负载电阻:250Ω
测量精度:±10mm     环境温度:-40~80℃
工作温度:-20~120℃
公称压力:≤1.6MPa
法兰标准:A:JB/T82.1-94(平面法兰)DN100 PN1.6 球φ90
      B:JB/T82.1-94(平面法兰)DN80 PN0.6 球φ76
介质密度:≥0.65g/cm3(界面介质密度差≥0.1g/cm3)
介质粘度:≤0.015Pa.s
接液材质:不锈钢304
防爆等级:EX iaⅡCT 5

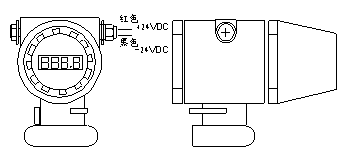

三、接线图

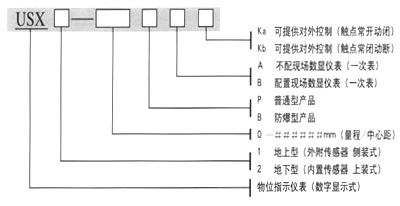

四、选型

型号示例:
USX2-2200/2000PAKb 规格表示:插入深度2200mm,测量范围0-2000mm,地下型(内置传感器上装式),配现场数显仪表(一次表),配套XM型智能数显仪可提供对外控制(触点常开动闭),普通型产品。
