配电隔离器

CML2020D电流信号输入配电隔离器(一入一出)CML2020D配电隔离器是向现场的变送器提供隔离的电源电压,并将变送器产生的 4~20mA信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表

产品描述:

CML2020D 电流信号输入配电隔离器(一入一出)

CML2020D 配电隔离器是向现场的变送器提供隔离的电源电压,并将变送器产生的 4~20mA信号经本隔离器转换成所需的直流信号至控制系统或其它智能仪表。LDG8041电流信号输入配电隔离器需要***立供电,供电电源-输入回路-输出回路之间电磁隔离。
一、CML2020D 配电隔离器特性:
   1、给变送器提供驱动电压16.5~28V;
   2、将变送器4~20mA信号隔离传送,其它所需的直流信号;
   3、模块化表芯设计,无需零点和满度调节;
   4、单通道,一路输入一路输出,输入回路短路保护;
   5、带有工作电源指示灯;
6、即插即拔式接线端子,DIN导轨卡式安装。

二、CML2020D 配电隔离器技术规格:
1、工作电源:
       电源接线:***立的接线端子13-,14+,可带电拔插
       电源电压:20~35VDC
       电流损耗:24VDC时,<50mA
       电源指示:得电时LED灯亮;绿色
2、输入回路:
        输入通道:端子1,2,3接线(参见端子接线图)
        变送器信号输入:4~20mA
        驱动变送器的配电电压:16.5~28V
        输入阻抗:内置输入电阻50Ω
3、输出回路:
        输出通道:端子10,11,12接线(参见端子接线图)
        输出电流:4~20mA;0~20mA;或指定电流量程
        电流输出时允许负载:0~550Ω(4~20mA,0~20mA 输出时)
        输出电压:1~5V;0~5V;0~10V;或指定电压量程
        电压输出阻抗:内置输出电阻250Ω
        纹波(Vp-p):<10mV
4、性能指标:
        标准精度:±0.1%FS
        温度漂移:±0.015%/℃
        响应时间:≤1s(0 → 90%)
        稳定时间:≤3s
        电源电压变动影响:±0.1%(允许电压范围)
        负载电阻变化影响:±0.1%/250Ω
        通道隔离:输入-输出-电源之间隔离
        绝缘电阻:≥100MΩ/500VDC(AC)
        隔离能力:1500VAC/1分钟50Hz
        抗电磁兼容性:符合IEC61000相关抗电磁标准
5、环境参数:
        工作温度:0~+60℃
        储运温度:-20~+80℃
        环境湿度:5~+95%RH(无冷凝)

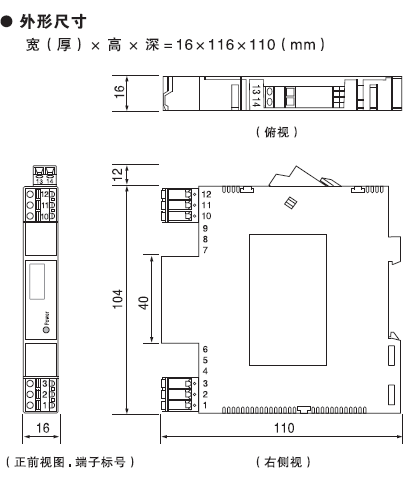

6、结构及外形尺寸:
        结构:卡装式模块化表芯ABS材质机壳拔插式端子
        外形尺寸:W16×H116×D110(mm),整机重量:约110g

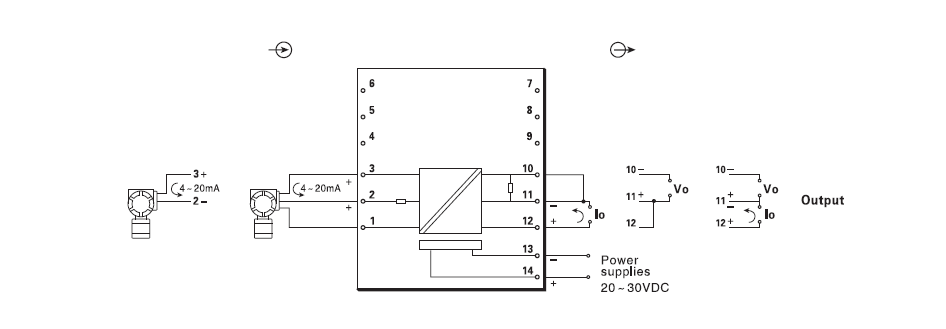

7、端子接线如下图:
