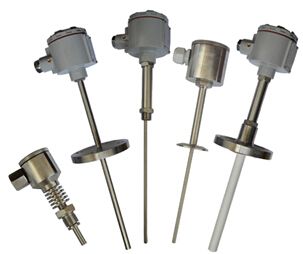

防爆热电偶

一.产品概述 工业用隔爆热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器, 可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、 调节和控制。 在化工厂

产品描述:

一.产品概述

工业用隔爆热电偶是一种温度传感器,在化学工业自控系统中应用极广,通过温度传感器, 可将控制对象的温度参数变成电信号,传递给显示、记录和调节仪,对系统施行检测、 调节和控制。

在化工厂,生产现场常伴有各种易燃、易爆等 化学气体、蒸汽,如果使用普通的热电偶非常不安全,极易引起环境气体爆炸。因此,在这些场合须***使用隔爆热电偶作温度传感器,本公司生产的隔爆型热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。

二.工作原理:

如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势( 如下图所示)

三.防爆原理:

利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零部 件都密封在接线盒内,当腔内发生爆炸时,能通过接合面间隙熄 火和冷却,使爆炸后的火焰和温度不传到腔外

四.产品特 点 :

按符合国际IEC标准的***新防爆规程GB3836设计;

采用两腔式隔爆结构,更换测温元件简便,使用安全可靠

隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。

五.选型方法:

W温度仪表






R热电偶

感温元件材料
N镍铬—铜镍
E镍铬—镍硅
F铁-铜镍
C铜-铜镍

偶丝对数
无—单支
2-双支安装固定形式

2固定螺纹
4固定法兰
6固定螺纹锥形式

接线盒形式
4-隔爆式

保护管直径
0-φ16
1-φ20
