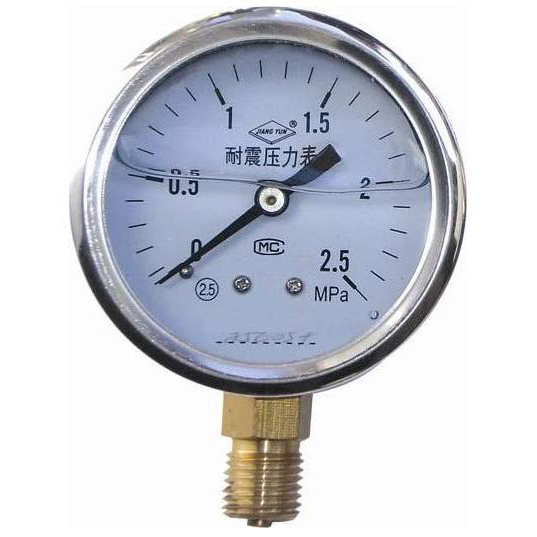

耐震压力表

1、概述YN-Z系列不锈钢耐震压力表全部采用不锈钢材料制造,比普 通的耐震压力表更耐腐蚀,主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石

产品描述:

1、概述

YN-Z系列不锈钢耐震压力表全部采用不锈钢材料制造,比普 通的耐震压力表更耐腐蚀,主要零件采用OCr18Ni12Mo2Ti材料,适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力,广泛应用于石油、化工、冶金等工业的压力表安装。可以适应剧烈振动环境,耐受脉动介质及冲击载荷,具有更广泛用途。全不锈钢耐震压力表使用工作温度:-25℃~70℃. 仪表执行标准:Q/320211 DGH01-2003防护等级IP65。

2、不锈钢耐震压力表技术参数

型号


结构形式


准确度%


测量范围MPa


Y-60B-Z
Y-60TB-Z
Y-60ZB-Z
Y-60ZQB


径向无边
径向带后边
轴向无边
轴向带前边



±2.5


-0.1~0;-0.1~0.06;-0.1~0.15

-0.1~0.3;-0.1~0.5;-0.1~0.9

-0.1~1.5;-0.1~2.4;0~0.16;0~0.25
0~0.4;0~0.6;0~1.0;0~1.60~2.5

0~4.0;0~6.0;0~10;0~16 ;0~25

0~40;0~60;0~100


Y-75B-Z
Y-75TB-Z
Y-75ZB-Z
Y-75ZQB-Z


径向无边
径向带后边
轴向无边
轴向带前边


Y-100B-Z
Y-100TB -Z
Y-100ZB-Z
Y-100ZQB-Z


径向无边
径向带后边
轴向无边
轴向带前边


±1.6



Y-150B-Z
Y-150TB-Z
Y-150ZB-Z
Y-150ZQB-Z


径向无边
径向带后边
轴向无边
轴向带前边


注:轴向可按要求带方形前边。
●仪表执行标准:GB/T1226-2001,Q/320211DGH01-2003

●全不锈钢压力表使用工作温度:-40℃~70℃;
●全不锈钢耐震压力表使用工作温度:-25℃~70℃
●工作环境振动频率不大于25Hz,振幅不大于1mm
