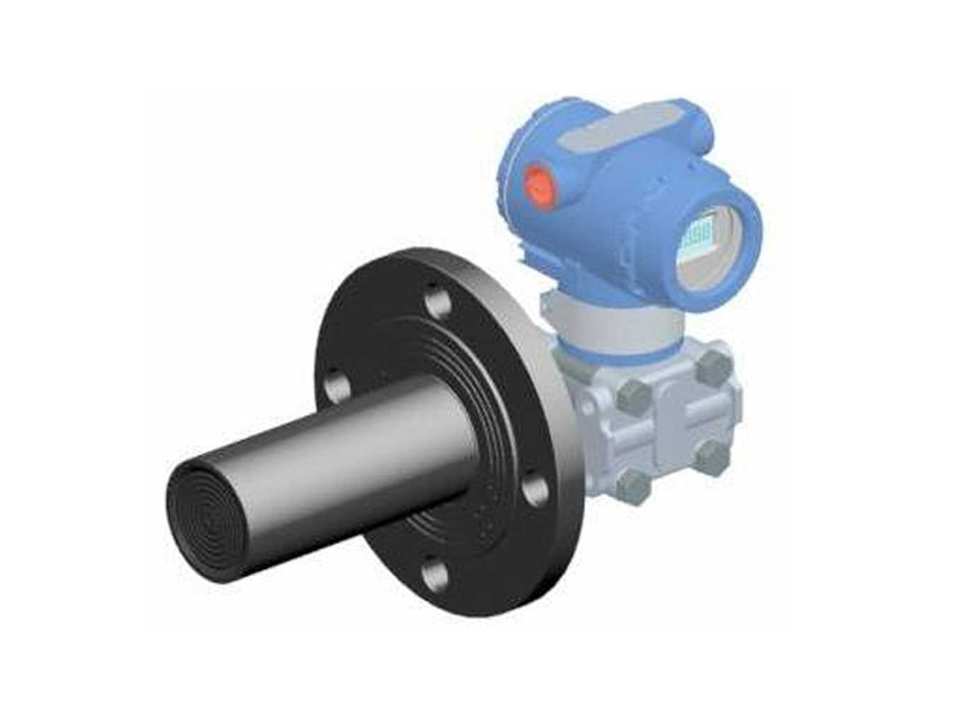

插入筒液位变送器又名高静压差压变送器，是数字化智能仪表，采用采用集成电路和安装表面工艺，采用密封电容元件的电子传感器，使压力测量实现了改进，整机平顺，智能型电容式变送器可准确测量流量、液位、表压、绝压、真空度和比重，方便了现场和控制室的连接，变送器除具有远程通讯外，它还具有本机调量程，调零点按钮，便于现场安装后的就地调整。
插入筒液位变送器工艺原理：
采用微电子机械加工而成
平顺度，±0.2%，可定制±0.1%
可用本机按键在线编程及校对，可兼容HART手操器
连续过压试验后影响量≤±0.03%/16MPa
连续工作不需调校零点
完善的诊断和远程设定通讯
HART现场总线通讯协议
可无需三阀组而直接安装使用
本品的接液膜片材质为：316L、TAN、HAS-C、MONEL等
具有零点/满度外部调校
插入筒液位变送器技术参数：
1、测量介质：各种液体、气体和蒸气
2、测量范围：0~1KPa至0~32MPa
3、量程和零点：通过表头按键调整或外部连续可调
4、平顺度：变送器量程代号4~8量程比10：1时为±0.2%，其它变送器和量程范围均为±0.25%
5、启动时间：小于2秒，不需预热
6、工作电压：12~42V DC，一般为24V DC
7、输出：2线制，4~20mA DC输出，在直流信号上叠加HART数字信号，可由用户自己选择线形或平方根输出方式
8、负载：电路板的负载电阻R为：R＝（E-10.5V）/0.0236A，式中R为负载电阻（欧姆），通讯时为600欧姆，E为供电电源电压（V）
9、调零：在膜盒量程的上下限范围内，零点可调整
10、安装位置影响：与膜片面平行方向的安装位置变化不会造成零漂影响，安装位置与膜片面超过90°变化，在0.4KPa范围内的零漂可通过调零校正
11、振动影响：在随意轴上，振动频率为200Hz时，误差为测量范围上限的±0.1%
12、出错报警：自诊断程序检测出故障，模拟输出高于22mA DC或低于3.8mA DC报警，报警高低标志可通过面板按键进行选择
13、阻尼时间常数：总阻尼时间常数等于放大器部件和膜盒的阻尼时间之和，放大器部件阻尼时间常数在0.2~64秒范围可调。
14、电源影响：小于输出量程的±0.005%输出量程/V
15、环境温度：-40~85℃、-30~80℃（带LCD表头）
16、接液温度：-40~120℃（充硅油）、-184~71℃（充惰性油）
17、环境湿度：5~100RH@40℃
18、容积吸取量：小于0.16立方厘米
19、结构材料：压力容室、接液膜片、容室法兰、过程接头和排液/排气阀等与介质接触的零件材料可以有316L、哈氏合金C、蒙耐尔合金、钽等可选
20、膜盒垫圈：SUS316L涂特氟龙、PTEE（特氟龙）
21、过程接头垫圈：PTEE特氟龙
22、螺栓：不锈钢材料
23、外壳：电气外壳为低铜铸铝合金、外壳表面涂层为环氧喷塑
24、密封：防水
25、铭牌和位号牌：不锈钢材料
26、填 充 液：硅油和氟油（可选）
27、重量：3.5K
28、导压连接：在压力容室上连接螺孔为1/4-18NPT，引压接头上的连接螺孔为1/2-14NPT，其中心距也可通过以改变连接块予以改变
29、电气连接：变送器壳体有2个M20*1.5螺孔，用以连接电缆管，壳体内有接线端和测量垫片，用以测试；如与通讯器相连时，须固定在测量讯片上。
30、安装方式：螺纹、法兰等
